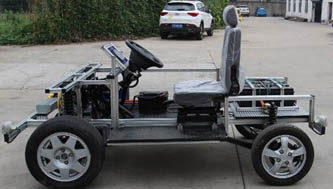

HY-QCX201新能源小汽車總裝平臺
一、結構組成
新能源小汽車總裝平臺采用電動汽車前橋、方向盤、方向機、電動真空助力泵、制動系統、剎車、油門、高壓電池組、12V系統電源蓄電池、車載充電機、后橋及懸架總成，驅動電機、單速變速器、電機控制器、燈光信號系統、儀表系統、各種長度要求的鋁型材框架材料等組成。
二、教學功能
1.學生可以通過自己動手組裝電動汽車全過程，來了解電動汽車的結構和工作原理，快速掌握電動汽車的三大電系的控制理論和控制策略。以及電動汽車的機械和電子的綜合利用。充分發揮學生的動手制作能力。
2.電動車的結構組成認知實訓
3.電動汽車的拆解與整車組裝實訓
4.電動汽車電池組的結構組成和工作原理實訓
5.電池組的拆解與整車組裝實訓
6.電動汽車控制器的結構組成和工作原理實訓
7.電動汽車控制拆解與整車組裝實訓
8.電動汽車驅動電機的結構組成和工作原理實訓
9.電動汽車驅動電機的拆解與整車組裝實訓
10.電動汽車單速變速器的結構組成和工作原理實訓
11.電動汽車的變速器的拆解與整車組裝實訓
12.電動汽車的傳動系統的結構組成與工作原理實訓
13.電動汽車的傳動系統拆解與整車組裝實訓
14.電動汽車制動系統的結構組成和工作原理實訓
15.電動汽車制動系統的拆解與整車安裝實訓
16.電動汽車前橋的工作結構組成與工作原理實訓
17.電動汽車前橋的拆解與整車安裝實訓
18.電動汽車的轉向系統的結構組成和工作原理實訓
19.電動汽車轉向系統的拆解與整車安裝實訓
20.電動汽車的后橋、懸架結構組成和工作原理實訓
21.電動汽車的后橋、懸架的拆解與整車安裝實訓
三、技術參數
1、外形尺寸：長2600mm*1600mm*1400mm
2、電池組電壓DC72V
3、系統電壓DC12V
4、電機功率：5KW
5、最大功率：9KW
6、額定電流73A
7、最大電流150A
8、前橋：麥弗遜式
9、后橋：整體式連桿式
10、轉向系統：電動助力
11、制動系統：電動真空助力
|
