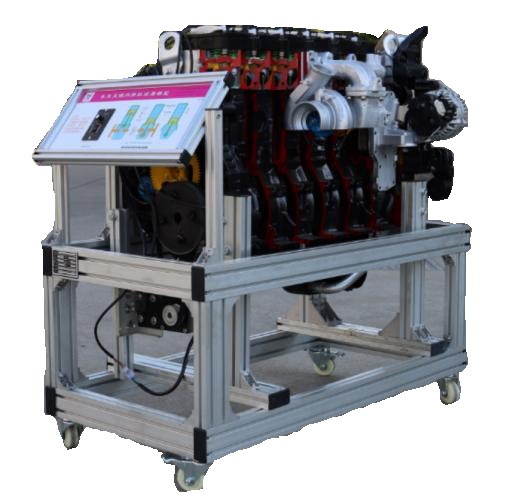

HY-QCM1康明斯4BT發動機解剖運行實訓臺
一、產品簡介
本設備臺架以天錦柴油發動機發動機總成為基礎，經過剖切加工制作而成，使天錦柴油發動機發動機內部結構清晰可見，能充分展示天錦柴油發動機發動機的內部結構組成與工作特點。大扭矩電動減速機作為動力源，可在低速緩慢的運行中，進行動態的工作原理演示。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。
二、結構組成
天錦柴油發動機發動機解剖后的總成，包含進排氣機構、曲軸連桿機構、潤滑系統、冷卻系統、缸體、電動減速機，設備展示臺架、控制面板、萬向腳輪、設備標牌等組成。
三、設備功能
康明斯4BT發動機動態運行功能，了解四個工作循環的工作原理。
康明斯6BT柴油發動機渦輪增壓器內部結構組成與工作原理實訓
康明斯4BT發動機正時機構的結構組成與工作原理實訓
康明斯4BT發動機氣缸蓋的結構組成與工作原理實訓
康明斯4BT發動機進氣門的結構組成與工作原理實訓
康明斯4BT發動機排氣門的結構組成與工作原理實訓
康明斯4BT發動機進氣歧管的結構組成與工作原理實訓
康明斯4BT發動機排氣歧管的結構組成與工作原理實訓
康明斯4BT發動機氣缸墊的結構組成與工作原理實訓
康明斯4BT發動機活塞的結構組成與工作原理實訓
康明斯4BT發動機連桿的結構組成與工作原理實訓
康明斯4BT發動機曲軸的結構組成與工作原理實訓
康明斯4BT發動機機油泵的結構組成與工作原理實訓
康明斯4BT發動機噴油器的安裝位置與工作原理實訓
四、制作工藝
底座國標鋼材焊接而成，外部進行防銹處理，并高溫噴涂，使其表面耐油污，易清潔。
配置大扭矩減速電動機，可以緩慢的速度進行動態工作原理演示，安全安靜。
控制面板，高清UV噴涂，顏色亮麗，并且不易褪色。
康明斯4BT發動機為線切割工藝，剖口整齊，美觀。
剖口著色，區分剖口與原件之間關系。
萬向腳輪，移動方便。并且能隨時鎖止，保證了教學安全。
五、技術參數：
使用車型：天錦
發動機類型：L型
發動機型號：4BT
氣缸數量：4缸
運行轉速：26r/分
驅動速比：25:1
電機功率：250W
萬向腳輪：3寸
設備顏色：解放藍
外形尺寸：1000*600*1400
|
